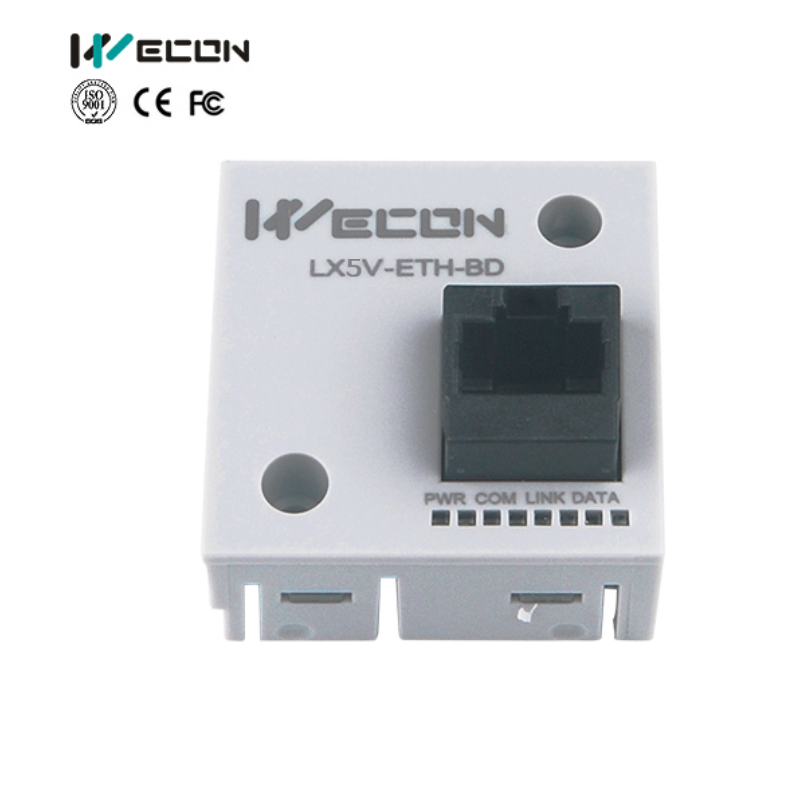

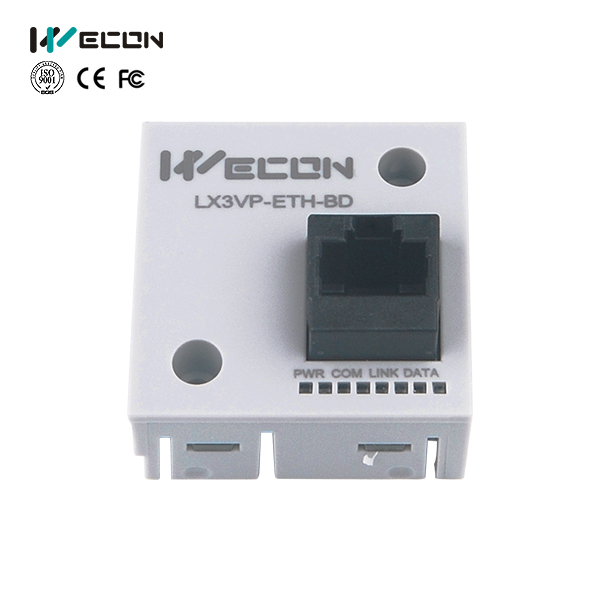

Wecon LX3VP-ETH-BD / LX5V-ETH-BD
Módulo Ethernet
Los módulos LX3VP-ETH-BD y LX5V-ETH-BD son tarjetas de expansión de comunicación Ethernet tipo BD, diseñadas para proporcionar conectividad de red estable y rápida a los PLC WECON.
Permiten la comunicación entre controladores, HMI, computadoras industriales, sistemas SCADA o servidores remotos, facilitando la integración con redes locales (LAN) o sistemas de supervisión en la nube.
Su instalación directa en el puerto BD del PLC elimina la necesidad de módulos externos o cableado adicional, conservando un diseño compacto y confiable.
Son ideales para aplicaciones de automatización distribuida, monitoreo remoto, IoT industrial (IIoT) y comunicaciones Modbus TCP/IP.
⚙️ Características técnicas
Parámetro | LX3VP-ETH-BD | LX5V-ETH-BD |
Tipo de módulo | Comunicación Ethernet | |
Tipo de expansión | Tarjeta BD (instalación directa) | |
Compatibilidad | PLC serie LX3V / LX3VP | PLC serie LX5V |
Interfaz de comunicación | Puerto RJ45 10/100 Mbps | |
Protocolo soportado | Modbus TCP / IP, MC Protocol | |
Funciones principales | Comunicación PLC–HMI–SCADA / Descarga de programas vía LAN | |
Configuración de IP | Estática o dinámica (DHCP) | |
Máximo de conexiones simultáneas | Hasta 8 dispositivos TCP | |
Velocidad de transmisión | 10/100 Mbps (autonegociable) | |
Puerto físico | Conector RJ45 estándar | |
Indicadores LED | Estado de alimentación / enlace / transmisión | |
Alimentación | Desde el bus interno del PLC | |
Consumo de corriente | < 50 mA | |
Temperatura de operación | −10 °C a 55 °C | |
Humedad relativa | 10 % – 90 % RH (sin condensación) | |
Método de instalación | Conexión directa al puerto BD | |
Aplicaciones típicas | Comunicación Modbus TCP/IP, integración SCADA, monitoreo remoto | Comunicación Modbus TCP/IP, integración SCADA, IIoT y redes de alto rendimiento |
💡 Ventajas destacadas
Comunicación Ethernet directa y confiable para PLC WECON.
Soporte de Modbus TCP/IP y MC Protocol.
Ideal para integración HMI, SCADA e IIoT.
Instalación directa tipo BD, sin módulos adicionales.
Permite descargas y monitoreo del PLC vía red LAN.
