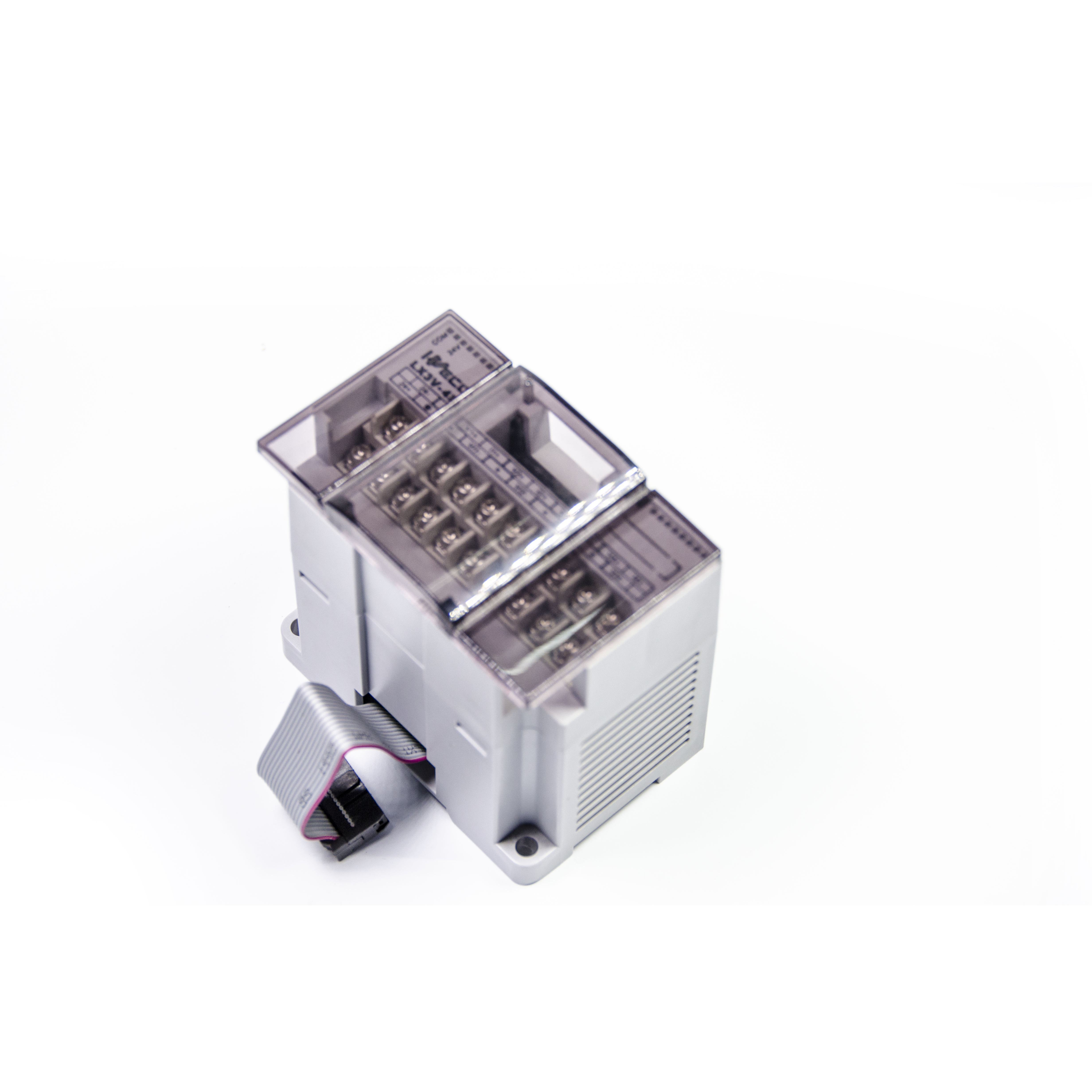

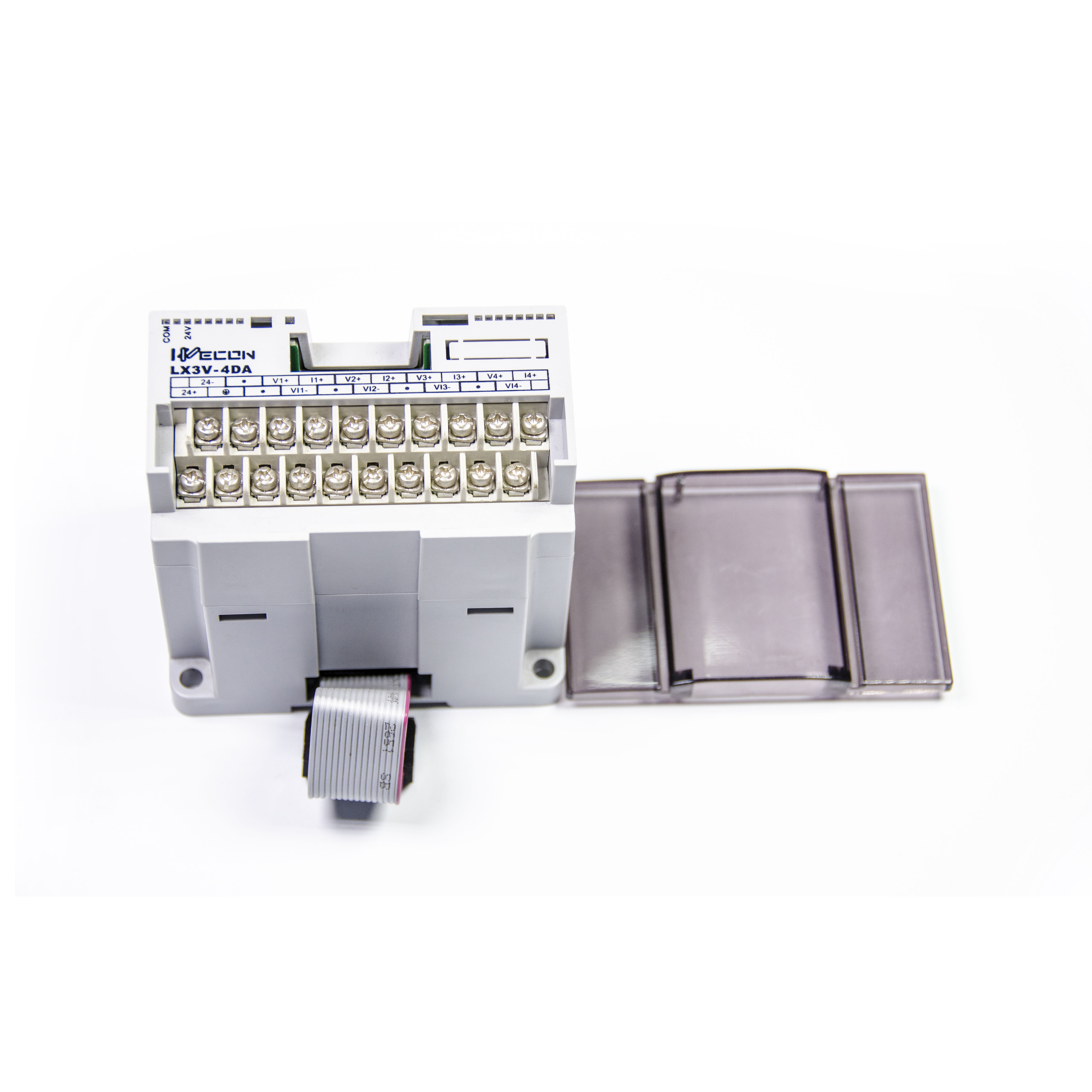

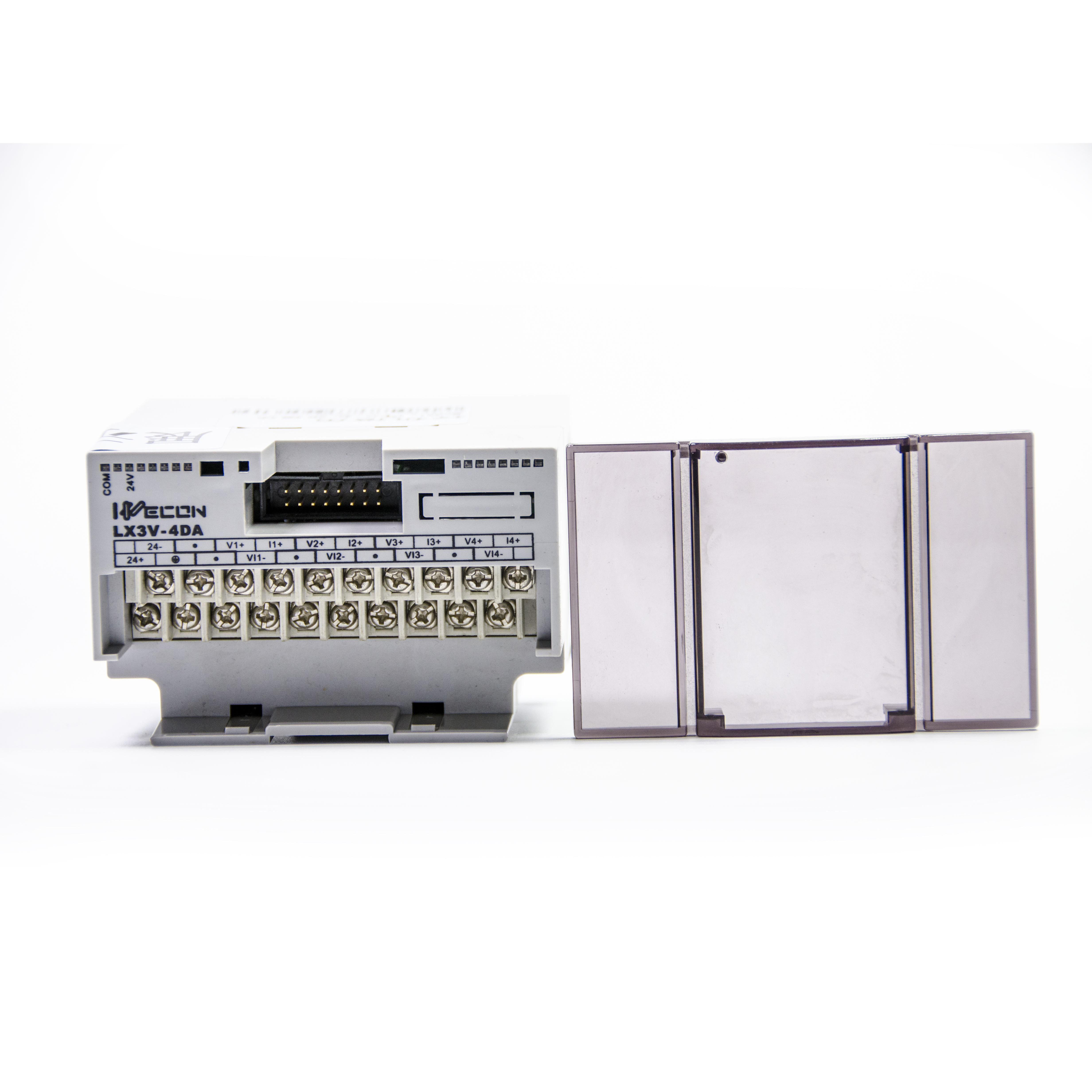

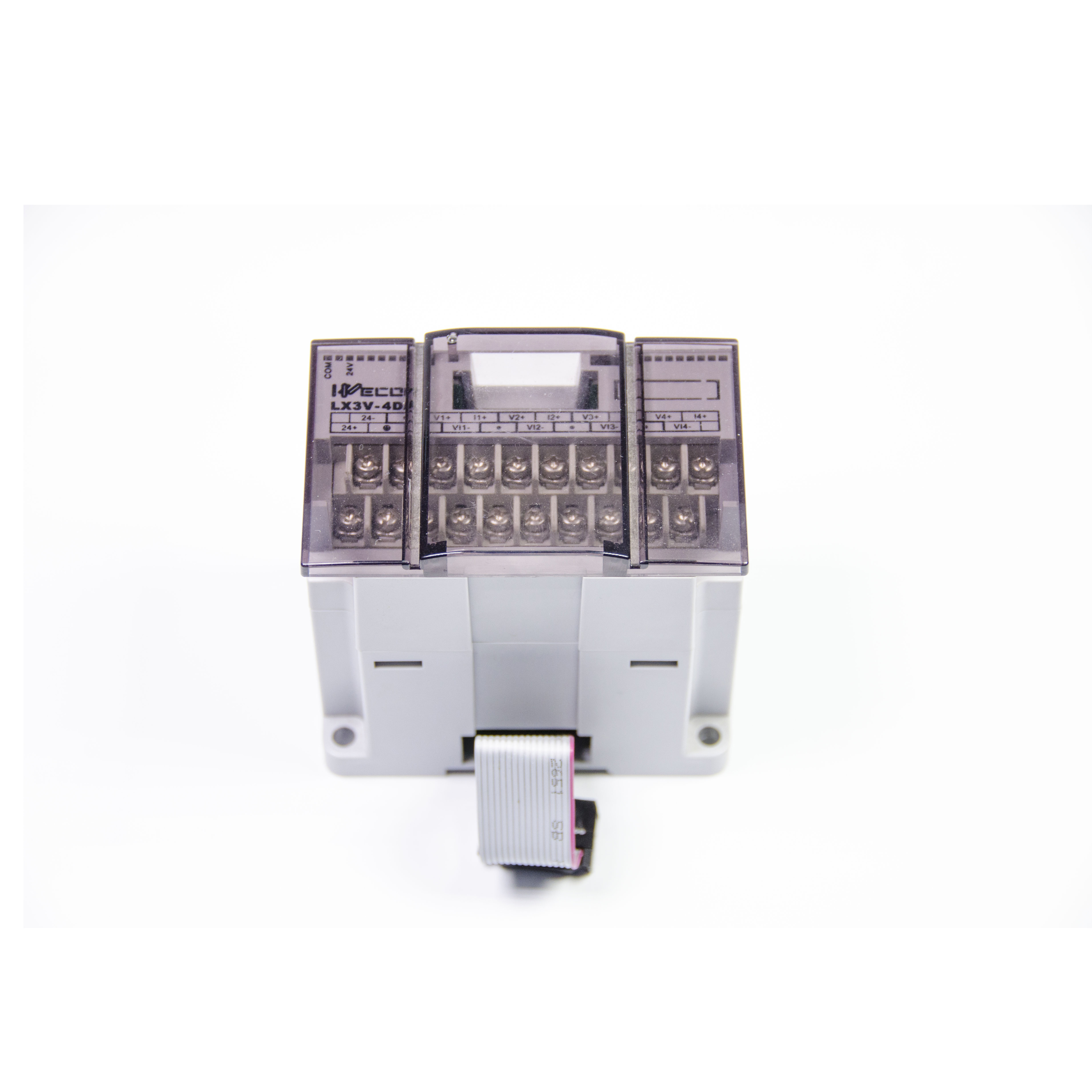

Módulo PLC Wecon LX3V-4DA
Salidas analógicas (Corriente - Voltaje)
El WECON LX3V-4DA es un módulo de salida analógica diseñado para ampliar la capacidad de control de los PLC serie LX3V / LX3VP / LX5S / LX5V. Dispone de cuatro canales de salida analógica independientes, que permiten generar señales de voltaje o corriente para controlar variadores de frecuencia, servomotores, válvulas proporcionales, actuadores y otros dispositivos que requieran señales analógicas precisas.
Gracias a su conexión directa mediante el bus de expansión lateral del PLC, el LX3V-4DA ofrece una integración rápida y confiable, sin necesidad de cableado adicional, ideal para proyectos donde se requiere control proporcional continuo y alta precisión.
⚙️ Características técnicas
Parámetro | Especificación |
|---|---|
Modelo | LX3V-4DA |
Tipo de módulo | Módulo de salida analógica |
Compatibilidad | PLC WECON serie LX3V / LX3VP / LX5S / LX5V |
Número de canales | 4 salidas analógicas (DA) |
Tipo de señal de salida | Voltaje o corriente (configurable) |
Rango de salida de voltaje | -10 a 10 V DC |
Rango de salida de corriente | -20 a 20 mA o 4 – 20 mA |
Resolución | 12 bits |
Precisión | ±0.5 % del rango completo |
Tiempo de conversión D/A | < 2 ms por canal |
Carga máxima permitida | Corriente: 500 Ω máx. / Voltaje: > 1 KΩ |
Consumo de corriente | < 60 mA desde el bus del PLC |
Método de instalación | Conexión directa por bus lateral del PLC |
Temperatura de operación | −10 °C a 55 °C |
Temperatura de almacenamiento | −20 °C a 70 °C |
Humedad relativa | 10 % – 90 % RH (sin condensación) |
Indicadores LED | Estado de alimentación y salida |
Aplicaciones típicas | Control de variadores, servomotores, válvulas proporcionales, regulación de velocidad o presión |
💡 Ventajas destacadas
Cuatro salidas analógicas en un diseño compacto y confiable.
Configurable para señales estándar industriales (-10 a 10 V / -20 a 20 mA /4–20 mA).
Instalación directa mediante bus lateral del PLC, sin cableado adicional.
Alta precisión y rápida respuesta para control de procesos continuos.
Ideal para automatización, control de movimiento y regulación de procesos.
Datasheet: https://drive.google.com/drive/folders/1AM2EeF6ww7JnXK3pKVc0bcfYFIEryt-g
