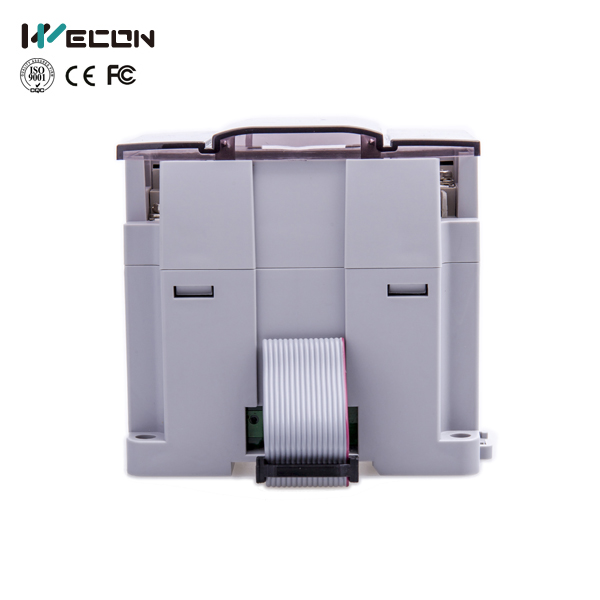

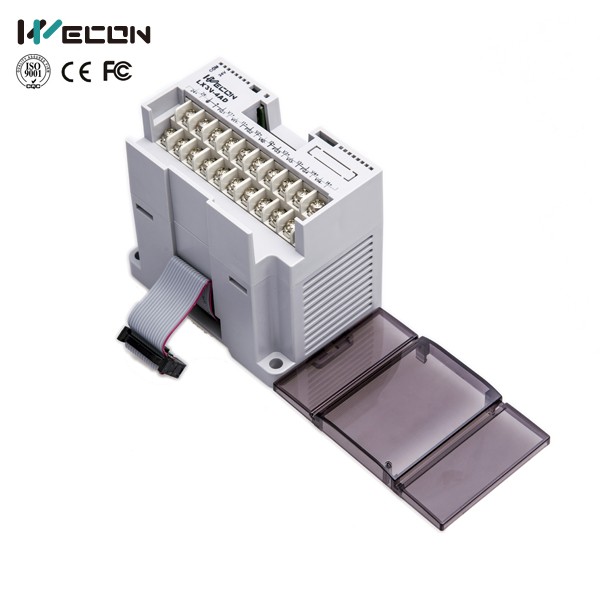

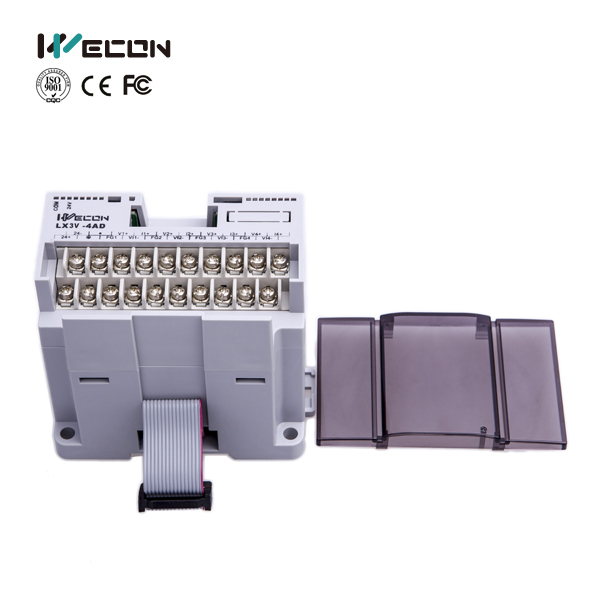

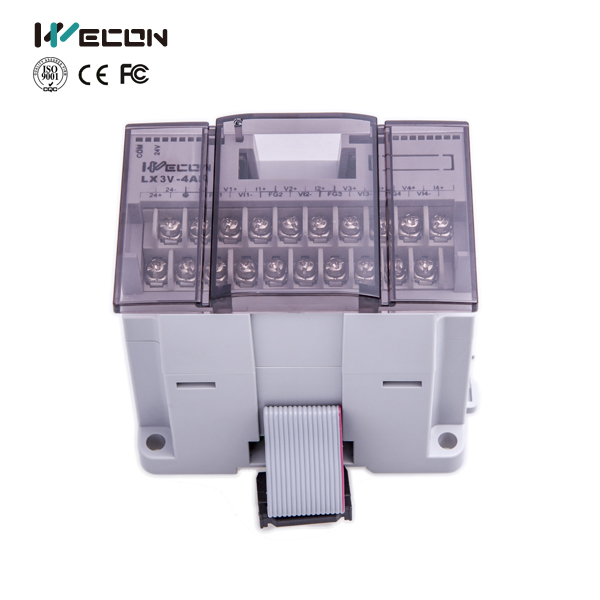

Módulo PLC Wecon LX3V-4AD
Entradas Analógicas (corriente - voltaje)
WECON LX3V-4AD es un módulo de expansión de entrada analógica diseñado para aumentar la capacidad de adquisición de señales del PLC WECON serie LX3V / LX5V / LX5S.
Este módulo proporciona cuatro canales de entrada analógica que permiten la lectura precisa de señales de voltaje o corriente, ideales para aplicaciones industriales donde se requiere supervisar variables de proceso como presión, temperatura, nivel, flujo o velocidad.
Gracias a su diseño compacto y su conexión directa mediante el bus de expansión del PLC, el LX3V-4AD ofrece una solución práctica, confiable y económica para ampliar las funciones de control analógico sin necesidad de hardware adicional.
⚙️ Características técnicas
Parámetro | Especificación |
|---|---|
Modelo | LX3V-4AD |
Tipo de módulo | Módulo de entrada analógica |
Compatibilidad | PLC serie WECON LX3V / LX3VP / LX5S / LX5V |
Número de canales | 4 entradas analógicas (AI) |
Tipo de señal de entrada | Voltaje o corriente (configurable) |
Rango de voltaje | -10 a 10 V DC |
Rango de corriente | -20 a 20 mA o 4 – 20 mA |
Resolución | 12 bits |
Precisión | ±0.5 % del rango completo |
Tiempo de conversión A/D | < 2 ms por canal |
Impedancia de entrada | > 200 KΩ (voltaje) / < 250 Ω (corriente) |
Consumo de corriente | < 60 mA desde el bus del PLC |
Método de instalación | Conexión directa mediante puerto de expansión lateral |
Temperatura de operación | −10 °C a 55 °C |
Humedad relativa | 10 % – 90 % RH (sin condensación) |
Indicadores LED | Estado de alimentación y operación |
Aplicaciones típicas | Lectura de sensores analógicos, monitoreo de procesos, control de temperatura, caudal o presión |
💡 Ventajas destacadas
Cuatro canales analógicos de alta precisión en un módulo compacto.
Compatible con señales de voltaje o corriente estándar industrial.
Expansión directa y sencilla sin cableado adicional.
Ideal para procesos industriales, instrumentación y control continuo.
Datasheet: https://drive.google.com/drive/folders/18RVQv_zGexxXbypHkE0W5Xdpl4W9wSsF
