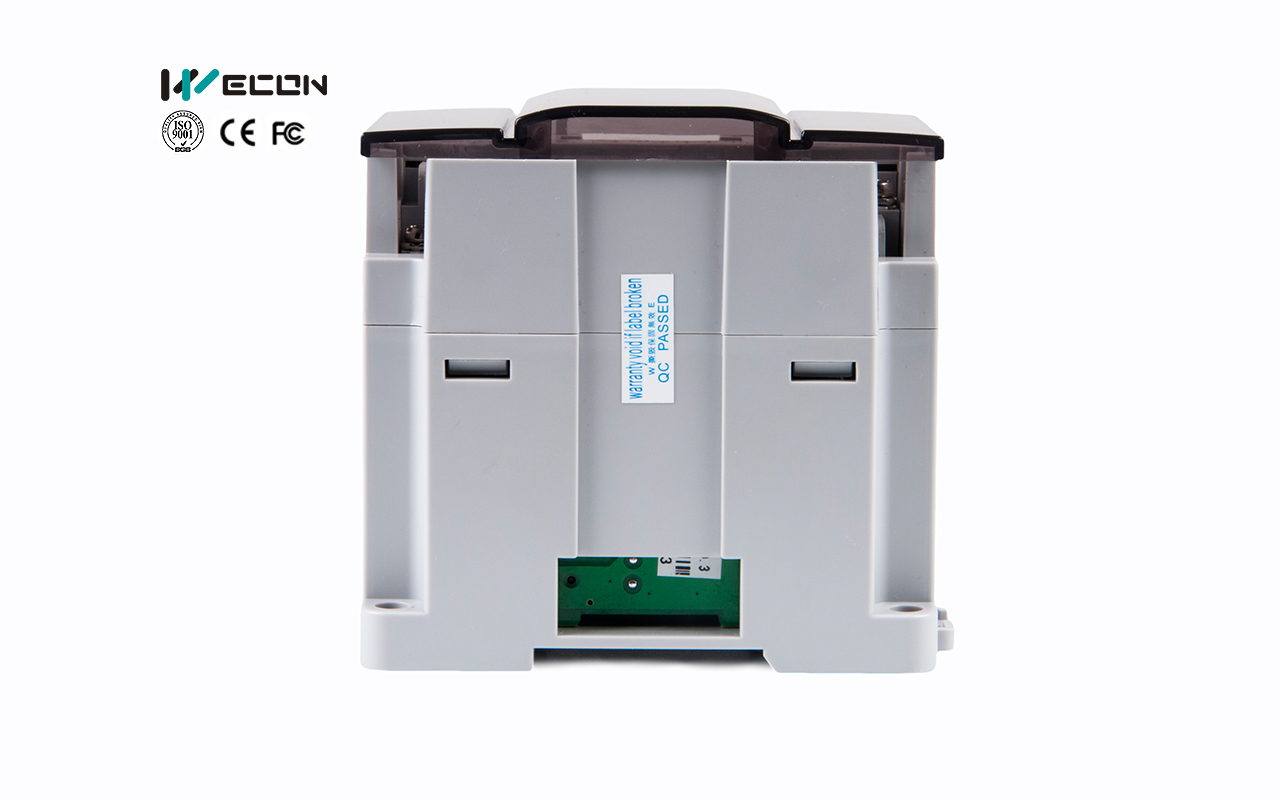

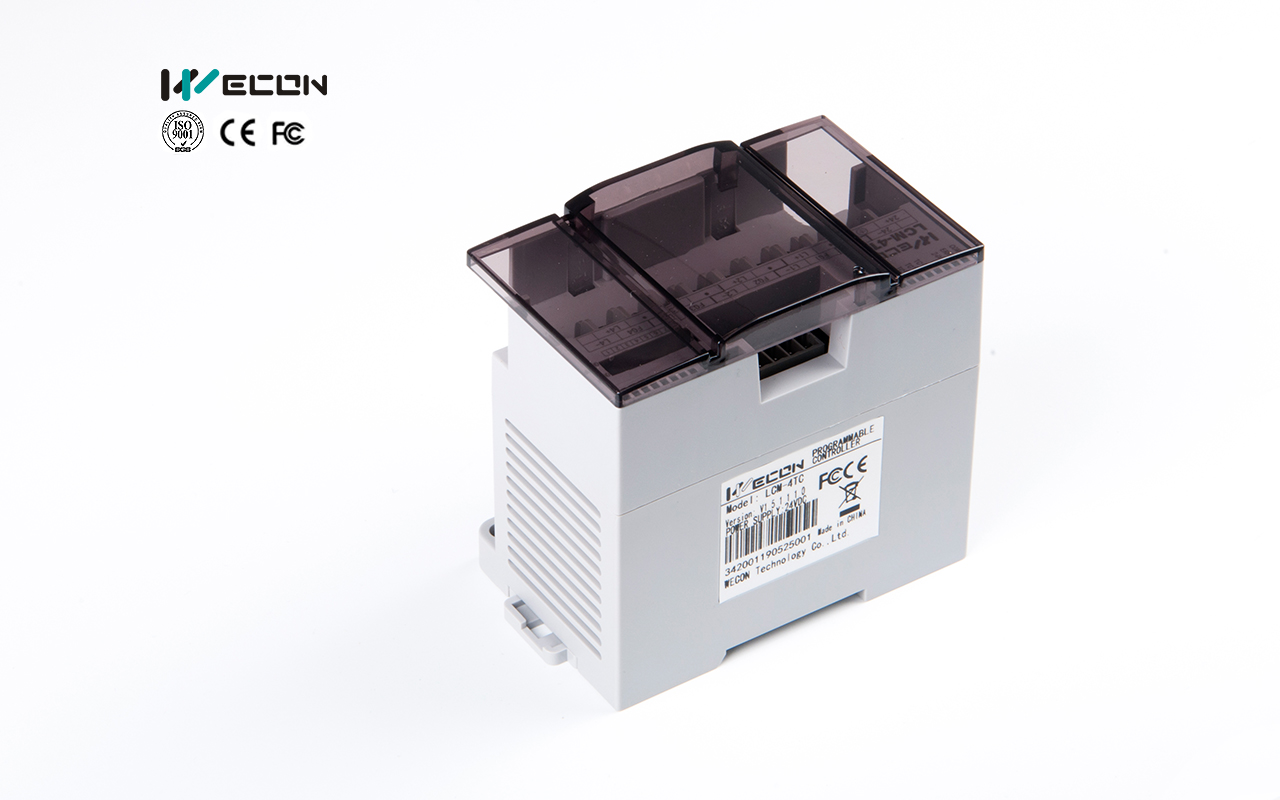

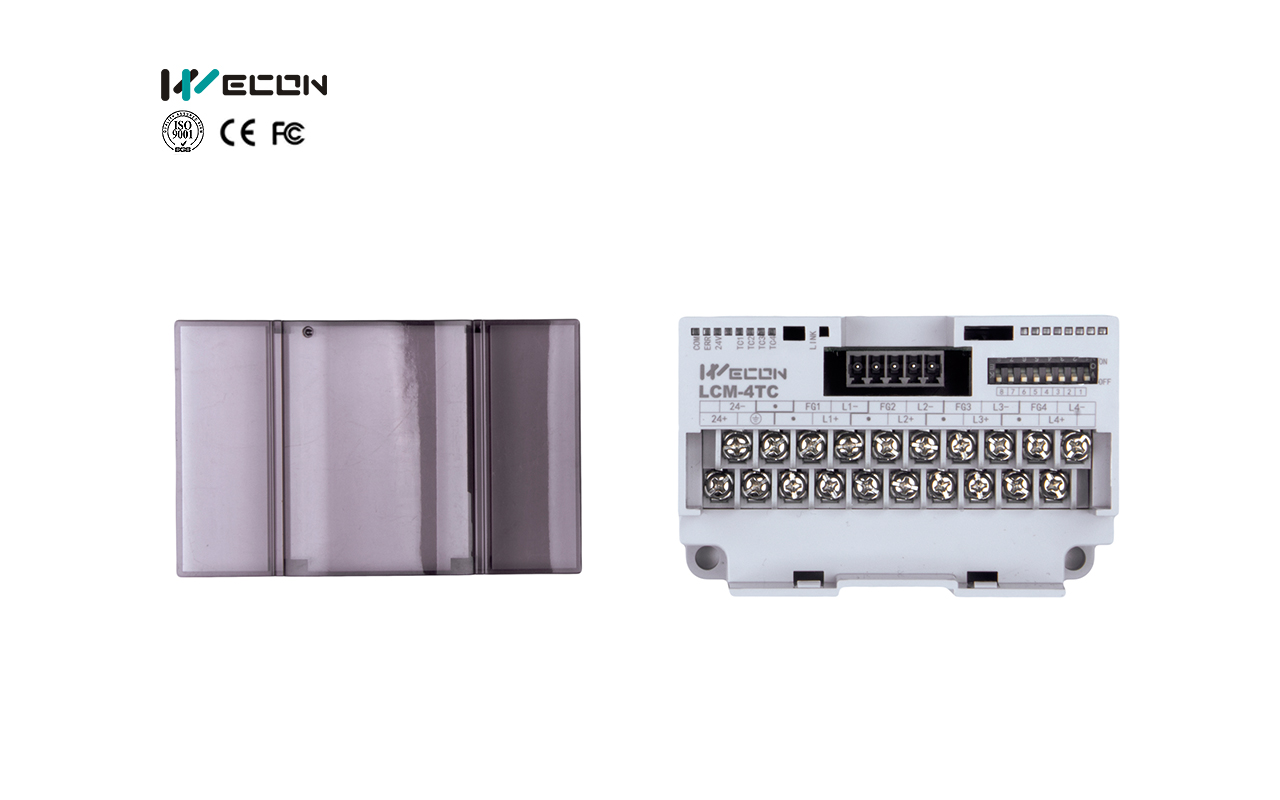

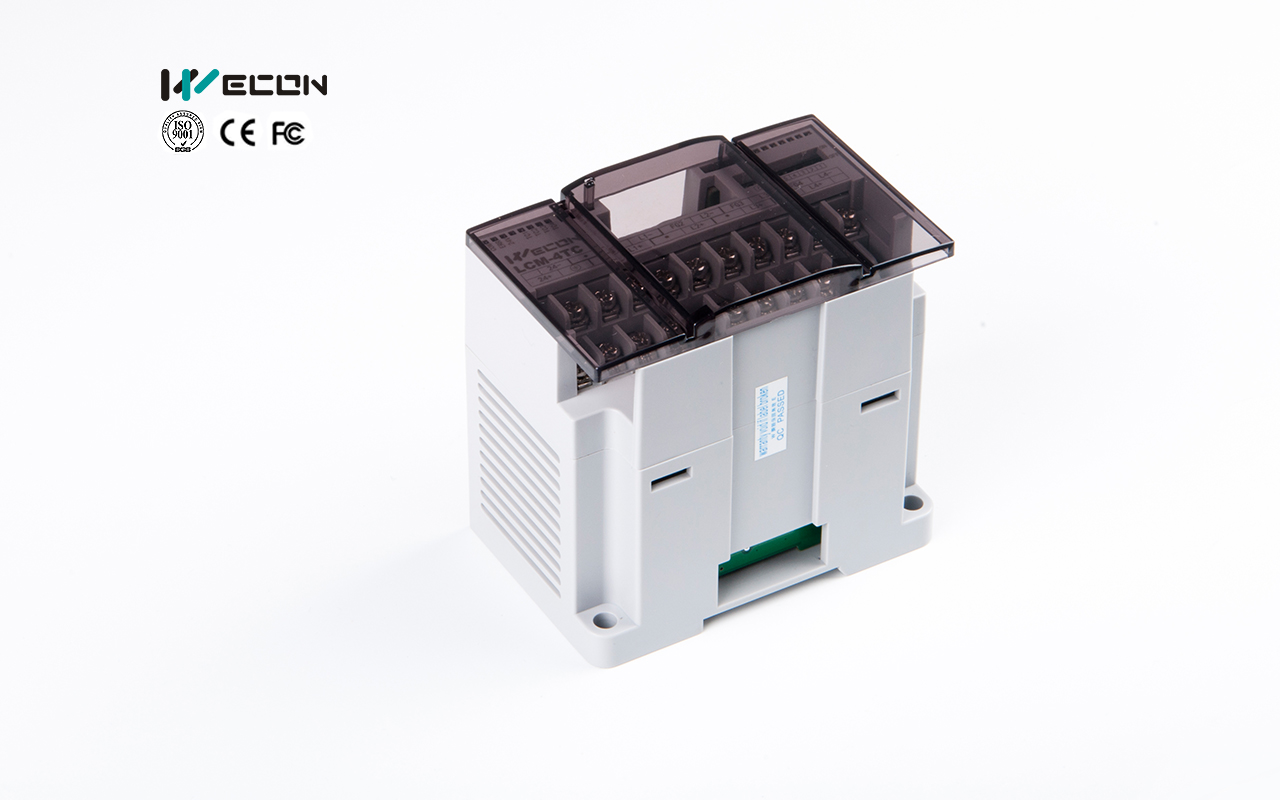

Módulo PLC Wecon LCM - 4TC
Control de Temperatura (Termocuplas)
El WECON LCM-4TC es un módulo de expansión para la serie de PLC LX3V y LX5V, diseñado para la medición precisa de temperatura mediante termopares tipo K o J.
Convierte las señales analógicas de hasta cuatro sensores de temperatura en valores digitales de 12 bits, permitiendo un control térmico confiable en procesos industriales.
Este módulo se comunica con el PLC mediante Modbus RTU y cuenta con aislamiento fotoacoplado entre los circuitos analógicos y digitales, garantizando una operación estable incluso en entornos eléctricos exigentes.
Es ideal para aplicaciones de control de hornos, extrusoras, secadores, HVAC y monitoreo térmico industrial.
⚙️ Características técnicas
Parámetro | Especificación |
|---|---|
Modelo | LCM-4TC |
Tipo de módulo | Entrada de temperatura por termopares |
Compatibilidad | PLC WECON LX3V / LX5V / LX5S |
Entradas analógicas | 4 canales independientes |
Tipos de sensores | Termopares tipo K o J (seleccionables por canal) |
Rango de medición Tipo K | −100 °C ~ 1200 °C |
Rango de medición Tipo J | −100 °C ~ 600 °C |
Resolución | 0.4 °C (tipo K) / 0.3 °C (tipo J) |
Precisión | ± 5 % del rango completo + 1 °C |
Conversión A/D | 12 bits (Complemento a 2 en 16 bits) |
Velocidad de conversión | 240 ms ± 2 % por canal |
Aislamiento | Fotoacoplado entre circuitos analógicos y digitales |
Comunicación | Modbus RTU (soporta funciones 03, 06 y 16) |
Interfaz física | RS-485 configurable mediante DIP switch |
Configuración de estación | 1 ~ 32 ajustable por DIP switch |
Velocidad en baudios | 9600 – 115200 bps (ajustable) |
Alimentación analógica | 24 V DC ± 10 %, 70 mA |
Alimentación digital | 5 V DC (35 mA desde el PLC) |
Ocupación de I/O | 8 puntos del bus de expansión |
Montaje | Carril DIN estándar o acoplado lateralmente al PLC |
Indicadores LED | LINK, COM, TC, ERR, 24 V para diagnóstico rápido |
Dimensiones (mm) | 90 × 87 × 60 (aprox.) |
Temperatura de operación | −10 °C a 55 °C |
💡 Ventajas destacadas
Alta precisión y estabilidad térmica en mediciones.
Cuatro canales configurables individualmente (tipo K o J).
Comunicación Modbus RTU flexible y rápida.
Diseño compacto, modular y de fácil instalación.
Ideal para sistemas de control y registro de temperatura industrial.
Datasheet: https://www.jofas.com.au/downloadfiles/LCM-4TC.pdf
