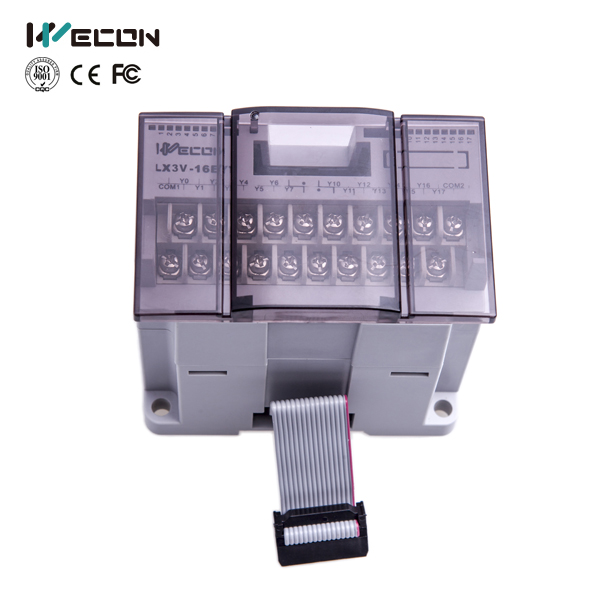

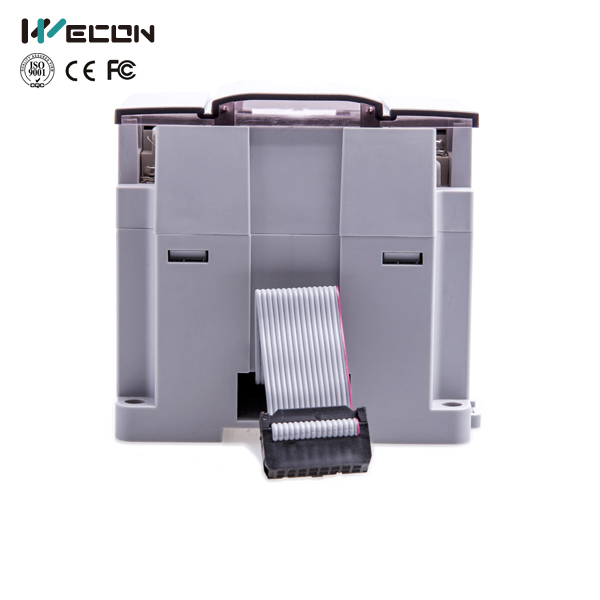

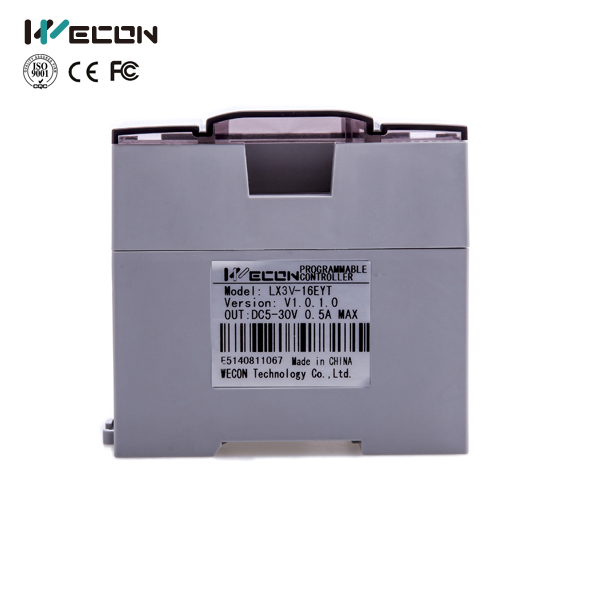

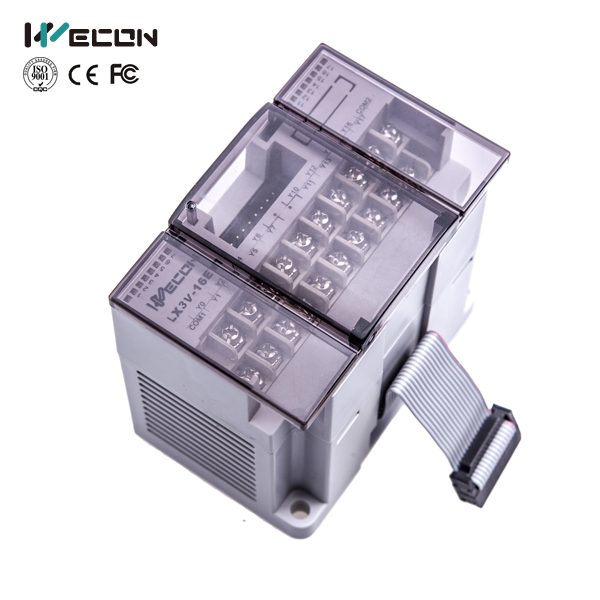

Módulo de expansion Wecon LX3V-8EYT / LX3V-16EYT
Salidas digitales Transistor
Su función es ampliar el número de salidas digitales (“Y outputs”) del PLC, usando salidas de tipo transistor (NPN). Existen versiones equivalentes con salidas por relé (EYR) si necesitas conmutar cargas mayores.
LX3V-8EYT: módulo de 8 salidas transistor.
LX3V-16EYT: módulo de 16 salidas transistor.
Estos módulos permiten expandir la capacidad del PLC de forma ordenada y modular, manteniendo compatibilidad con la serie LX3V.
Parámetro | LX3V-8EYT | LX3V-16EYT |
Número de salidas | 8 salidas digitales (transistor, NPN) (we-con.com.cn) | 16 salidas digitales (transistor, NPN) (we-con.com.cn) |
Tipo de salida | Transistor (foto-acoplado) | |
Voltaje de alimentación de salida | DC 5 – 30 V | |
Corriente por punto (resistiva) | 0.5 A por canal | |
Carga máxima por varios puntos | 0.8 A en 4 canales / 1.6 A en 8 canales (según distribución) | |
Corriente mínima de carga | 2 mA @ 5 V (mínimo para detectar señal) | |
Frecuencia/conmutación (respuesta) | ~ 0.2 ms (ON/OFF rápido) | |
Aislamiento del circuito de salida | Foto-acoplador (aislamiento óptico) | |
Indicadores LED | LED por canal — indica salida activa | |
Montaje / formato físico | Módulo DIN-rail / conector de expansión lateral, mismo tamaño para 8- o 16-salidas | |
Compatibilidad del sistema | PLC WECON serie LX3V - LX5S - LX5V (y familias compatibles con expansión EY) | |
✅ Ventajas principales de usar LX3V-8EYT / LX3V-16EYT
Mejora significativamente la cantidad de salidas digitales del PLC.
Salidas transistor NPN con conmutación rápida y menor desgaste mecánico.
Aislamiento por foto-acoplamiento que mejora inmunidad a ruido / interferencias.
Indicadores LED por canal para diagnóstico visual ágil.
Diseño modular y compacto, fácil de montar en riel DIN.
Excelente para controlar dispositivos digitales: luces, actuadores, pequeñas cargas, señales de control, etc.
Datasheet: https://drive.google.com/drive/folders/1Y1o1on86uzlnw7OQq1r5CaXgB9n-pLVE
