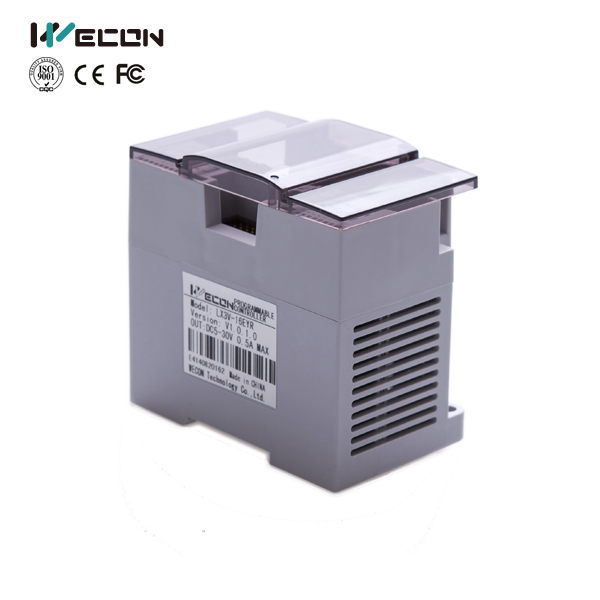

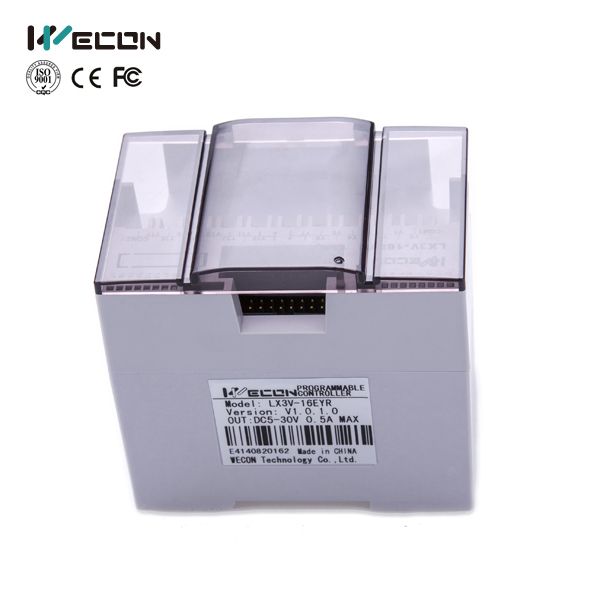

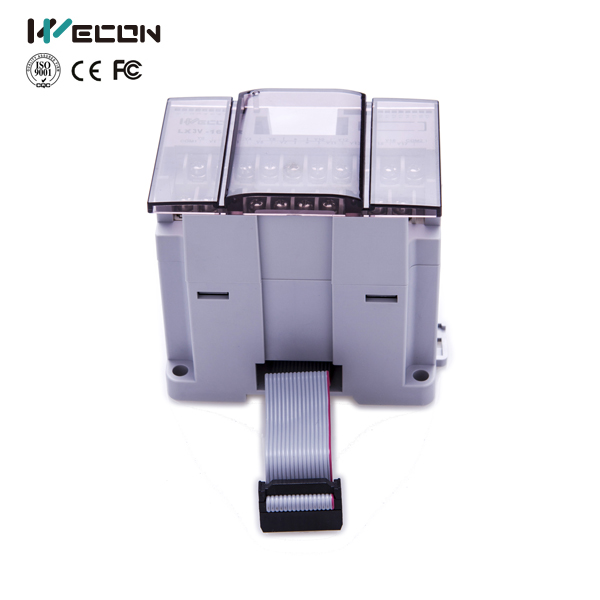

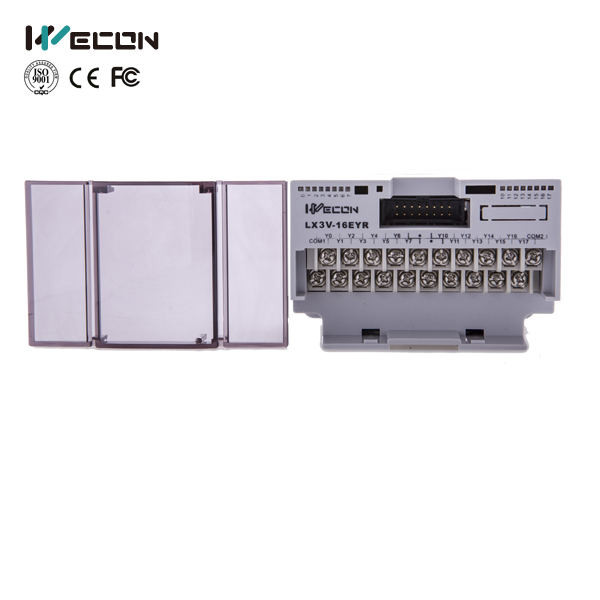

Módulo de expansion Wecon LX3V-8EYR / LX3V-16EYR

Salidas digitales Relé

Los módulos LX3V-16EYR y LX3V-8EYR son módulos de expansión para PLC de la serie LX3V de WECON, diseñadas para agregar salidas digitales por relé (tipo “Y”) al controlador. Estas salidas permiten conmutar cargas externas en corrientes moderadas mediante relés mecánicos. Su diseño está pensado para aplicaciones donde es necesario controlar actuadores como motores pequeños, solenoides, válvulas, lámparas o circuitos de potencia que no requieren conmutación muy rápida ni señales lógicas tan finas.

Ambos módulos tienen indicadores LED de estado para cada canal, lo que facilita el diagnóstico visual del estado de las salidas. Se montan en riel DIN y se conectan directamente al bus de expansión del PLC, integrándose sin necesidad de fuentes externas complicadas.

⚙️ Características técnicas

Parámetro	LX3V-8EYR	LX3V-16EYR
Canales de salida	8 salidas digitales (relé)	16 salidas digitales (relé)
Tipo de salida	Relé (contacto mecánico)	Relé (contacto mecánico)
Voltaje de alimentación de salida	Hasta AC 250 V o DC 30 V	Hasta AC 250 V / DC 30 V
Carga máxima por canal (resistiva)	2 A por canal	2 A por canal
Aislamiento de circuito	Aislamiento mecánica entre relé y módulo.	Aislamiento mecánico dentro del módulo.
LED de estado	LED por canal que se enciende cuando el relé está activo.	LED por cada salida para indicar estado activo.
Carcasa	Plástico ABS para montaje en riel DIN	Plástico ABS para montaje en riel DIN

✅ Ventajas

Permite incrementar significativamente el número de salidas digitales de tipo relé en el PLC sin necesitar relés externos.
Instalación simple (en riel DIN), ideal para tableros de control con espacio.
LED de estado por canal facilita el diagnóstico de fallos o estados de conmutación.
Capacidad para manejar cargas resistivas, inductivas o de tipo lámpara, lo que lo hace versátil para muchas aplicaciones.

Datasheet: https://drive.google.com/drive/folders/1Y1o1on86uzlnw7OQq1r5CaXgB9n-pLVE
