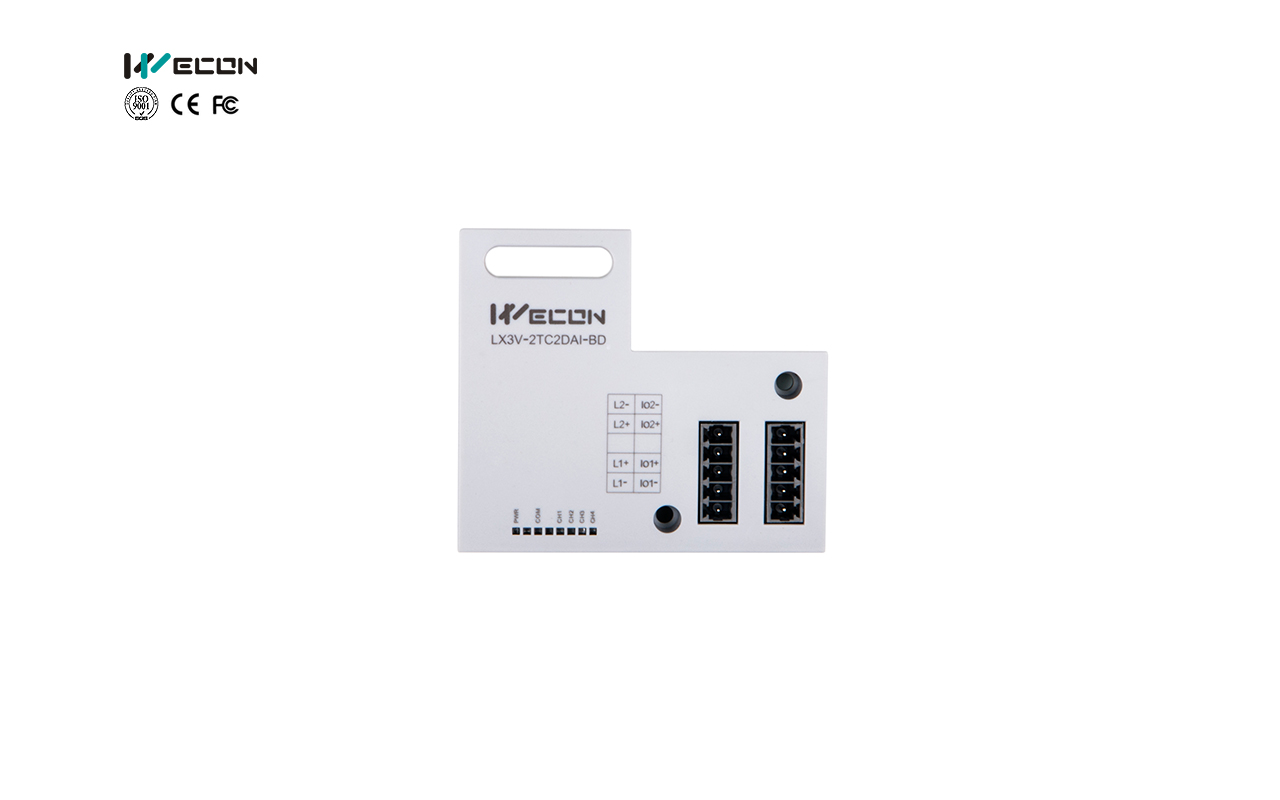

LX3V-2TC2DAI-BD BOARD
2 * Thermal Resistance Input / 2 * Analog Output (4~20mA)
WECON LX3V-2TC2DAI-BD es un módulo que integra 2 entradas para termopares (K/J) y 2 salidas analógicas (4–20 mA).
Integra dos entradas para termopares (tipo K o J) y dos salidas analógicas (corriente) en una sola tarjeta compacta, ofreciendo una solución práctica y eficiente para el control de procesos térmicos y analógicos.
Este módulo se conecta directamente al puerto BD del PLC, sin necesidad de cableado adicional, lo que facilita su instalación, mejora la fiabilidad de la señal y mantiene un diseño limpio dentro del tablero de control.
Ideal para hornos, extrusoras, sistemas de calefacción, HVAC y procesos industriales donde se requiere monitoreo preciso de temperatura y control proporcional de potencia, velocidad o flujo.
⚙️ Características técnicas
Parámetro | Especificación |
|---|---|
Modelo | LX3V-2TC2DAI-BD |
Tipo de módulo | Combinado: medición de temperatura + salida analógica |
Tipo de expansión | Tarjeta BD (instalación directa) |
Compatibilidad | PLC WECON serie LX3V / LX3VP /LX5S / LX5V |
Entradas de temperatura (TC) | 2 canales (termopares tipo K o J) |
Rango de medición (Tipo K) | -100 °C ~ 1200 °C |
Rango de medición (Tipo J) | -100 °C ~ 600 °C |
Resolución de temperatura | 0.1 °C |
Precisión de medición | ±0.5 % del rango completo |
Salidas analógicas (DA) | 2 canales (4 - 20 mA) |
Resolución analógica | 12 bits |
Consumo de corriente | < 50 mA (desde el bus del PLC) |
Método de instalación | Conexión directa al puerto BD del PLC (sin cables externos) |
Temperatura de operación | −10 °C a 55 °C |
Temperatura de almacenamiento | −20 °C a 70 °C |
Humedad relativa | 10 % – 90 % RH (sin condensación) |
Indicadores LED | Estado de comunicación y canal activo |
Material del cuerpo | Plástico industrial ABS + PCB reforzado |
Dimensiones | Compactas, no incrementa el tamaño del PLC |
Aplicaciones típicas | Control de temperatura, regulación proporcional, control de flujo, presión o velocidad |
💡 Ventajas destacadas
Dos funciones en un solo módulo: medición de temperatura + control analógico.
Instalación directa sin cableado adicional.
Alta precisión y rápida respuesta.
Ideal para control de procesos térmicos e industriales continuos.
