LX3V-2PT-BD / LX3V-2PTS-BD / LX3V-2TC-BD
Módulos Termocupla - Termoresistencias
Los módulos WECON LX3V-2PT-BD, LX3V-2PTS-BD y LX3V-2TC-BD están diseñados para ampliar la capacidad de medición de temperatura de los PLC WECON serie LX3V, ofreciendo soluciones precisas y compactas para el control térmico industrial.
Cada módulo se conecta directamente al puerto BD del PLC, eliminando la necesidad de cableado externo y garantizando una comunicación estable.
Estos módulos son ideales para sistemas de calefacción, hornos, extrusoras, procesos de refrigeración, HVAC y control de temperatura en maquinaria industrial.

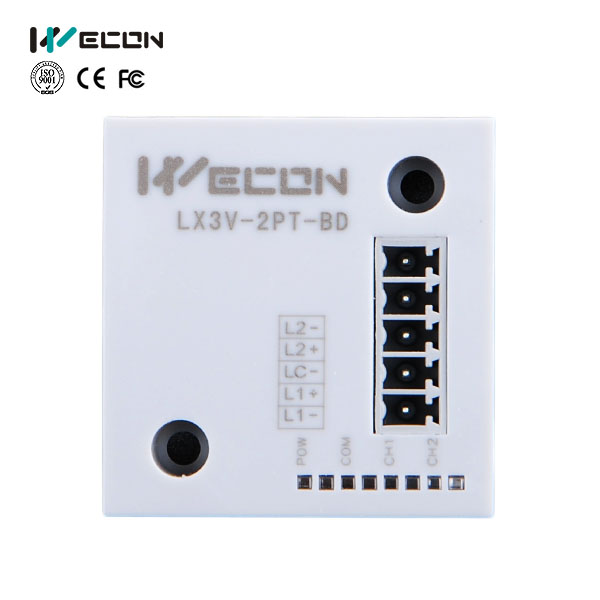

El LX3V-2PT-BD utiliza sensores PT100 de 3 hilos, brindando mediciones precisas y estables.
El LX3V-2PTS-BD es compatible con PT100 y PT1000, ampliando la versatilidad según el rango térmico requerido.

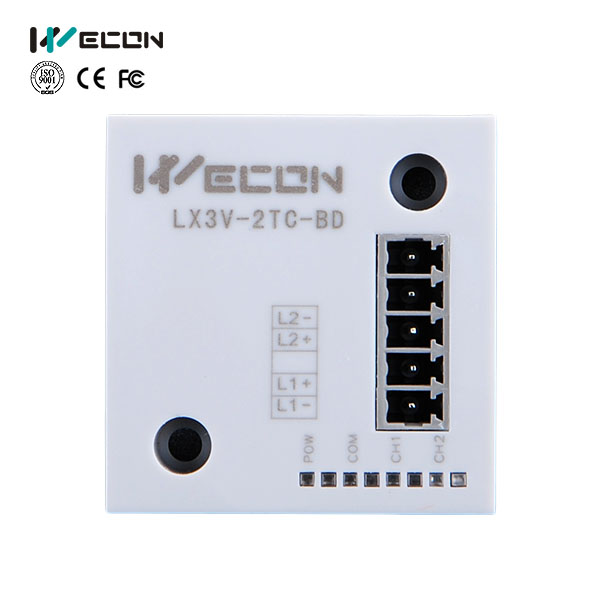

El LX3V-2TC-BD está diseñado para termopares tipo K y J, ideal para mediciones de alta temperatura.
⚙️ Características técnicas
Parámetro | LX3V-2PT-BD | LX3V-2PTS-BD | LX3V-2TC-BD |
Tipo de módulo | Entrada de temperatura (RTD) | Entrada de temperatura (RTD) | Entrada de temperatura (termocupla) |
Tipo de expansión | Tarjeta BD (instalación directa) | ||
Compatibilidad | PLC serie LX3V / LX3VP / LX5S / LX5V | ||
Número de canales | 2 entradas de temperatura | ||
Tipo de sensor compatible | PT100 (3 hilos) | PT100 (3 hilos) | Termopares tipo K / J |
Rango de medición | −100 °C ~ +600 °C | −190 °C ~ +600 °C | K: -100 – 1200 °C / J: -100 – 600 °C |
Resolución analógica | 12 bits | 16 bits | 12 bits |
Precisión | ±0.5 % del rango completo | ||
Tiempo de conversión | < 200 ms / canal | < 200 ms / canal | < 200 ms / canal |
Consumo de corriente | < 40 mA | < 40 mA | < 40 mA |
Método de instalación | Conexión directa al puerto BD del PLC | ||
Temperatura de operación | −10 °C a 55 °C | ||
Humedad relativa | 10–90 % RH (sin condensación) | ||
Indicadores LED | Estado de comunicación / sensor | ||
Aplicaciones típicas | Procesos industriales, HVAC, extrusión Control térmico avanzado, refrigeración, Hornos, fundición, secado. | ||
💡 Datasheet
LX3V-2TC-BD: https://ftp.we-con.com.cn/Download/WIKI/Module/Module/BD%20module/LX3V-2TC-BD.pdf
LX3V-2PT-BD: https://ftp.we-con.com.cn/Download/WIKI/Module/Module/BD%20module/LX3V-2PT-BD.pdf
LX3V-2PTS-BD: https://ftp.we-con.com.cn/Download/WIKI/Module/Module/BD%20module/LX3V-2PTS-BD%20user%20manual.pdf
