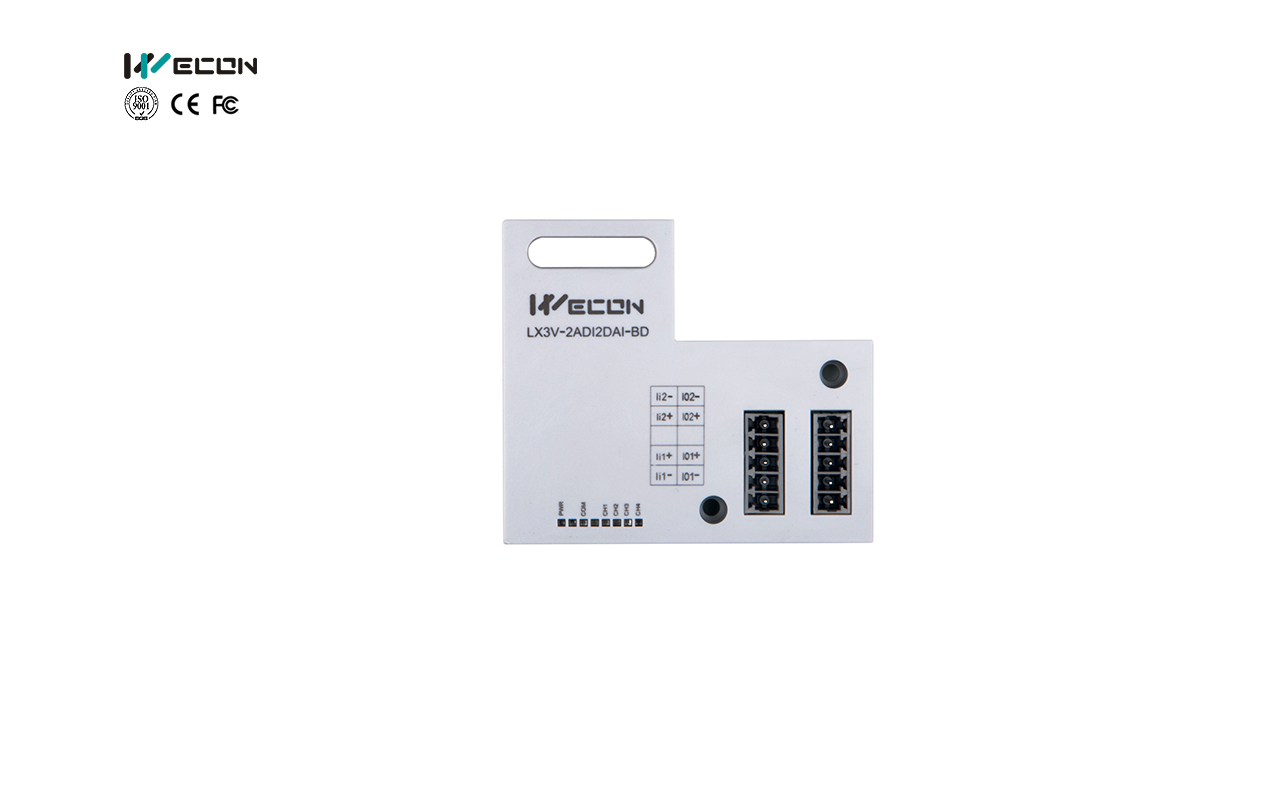

LX3V-2ADI/2DAI-BD BOARD
Entradas / Salidas analógicas de corriente
LX3V-2ADI/2DAI-BD es un módulo de expansión tipo BD diseñado para los PLC de la serie LX3V y LX5V de WECON.
Su función principal es ampliar la capacidad analógica del PLC mediante canales adicionales de entrada y salida, permitiendo una lectura y control más precisos de variables de proceso como presión, temperatura, nivel o velocidad.
Este módulo se instala directamente sobre el PLC, sin necesidad de cables externos, manteniendo un diseño compacto y una alta confiabilidad en entornos industriales exigentes.
Ideal para proyectos de automatización, instrumentación y control de procesos que requieren adquisición y generación de señales analógicas con precisión.
⚙️ Características Técnicas
Parámetro | Especificación |
|---|---|
Modelo | LX3V-2ADI/2DAI-BD |
Tipo de expansión | Tarjeta BD (instalación directa sobre el PLC) |
Compatibilidad | PLC serie LX3V / LX3VP / LX5S / LX5V de WECON |
Entradas analógicas (AI) | 2 canales (entrada de corriente) |
Salidas analógicas (AO) | 2 canales (salida de corriente) |
Rango de señal de entrada / salida | 4–20 mA |
Resolución | 12 bits |
Precisión | ±0.5 % del rango completo |
Método de instalación | Conexión directa al puerto BD del PLC |
Consumo de corriente | < 40 mA (desde el bus del PLC) |
Temperatura de operación | −10 °C a 55 °C |
Humedad relativa | 10 – 90 % RH (sin condensación) |
Dimensiones | Compacta, sin incremento significativo de tamaño del PLC |
Indicadores LED | Estado de comunicación y alimentación |
Aplicaciones típicas | Control de temperatura, presión, velocidad, caudal, posicionamiento analógico |
💡 Ventajas
Instalación directa, sin necesidad de cables o módulos externos.
Incrementa la capacidad de adquisición y control analógico de tu PLC.
Ideal para sistemas donde se requiere precisión y respuesta rápida.
Diseño compacto y confiable para uso industrial continuo.
